| 产品型号 | L01-N1P | ||
| 电气参数 | |||
| IEC/EN | UL | ||
| 额定电压(V) | 160 | 600 | |
| 额定电流(A) | 9 | 9 | |
| 连接参数 | |||
| IEC/EN | UL | ||
| 连接容量 | 实芯线 | 0.2-0.75mm² | AWG 18-24 |
| 绞合线 | 0.2-0.75mm² | AWG 18-24 | |
| 软线 | 0.2-0.75mm² | - | |
| 剥线长度(mm) | 8-9 | ||
| 接线方式 | 直插 | ||
| 可重复接线 | √ | ||
| 单极/多极 | 单极 | ||
| 位数 | 1 | ||
| 产品固定方式 | |||
| 回流焊 | |||
| 材料 | |||
| 绝缘材料 | 材质 | 聚酰胺46 | |
| 防火等级 | UL 94V-0 | ||
| 装箱数量 | |||
| 13500 | |||
操作指引与注意事项

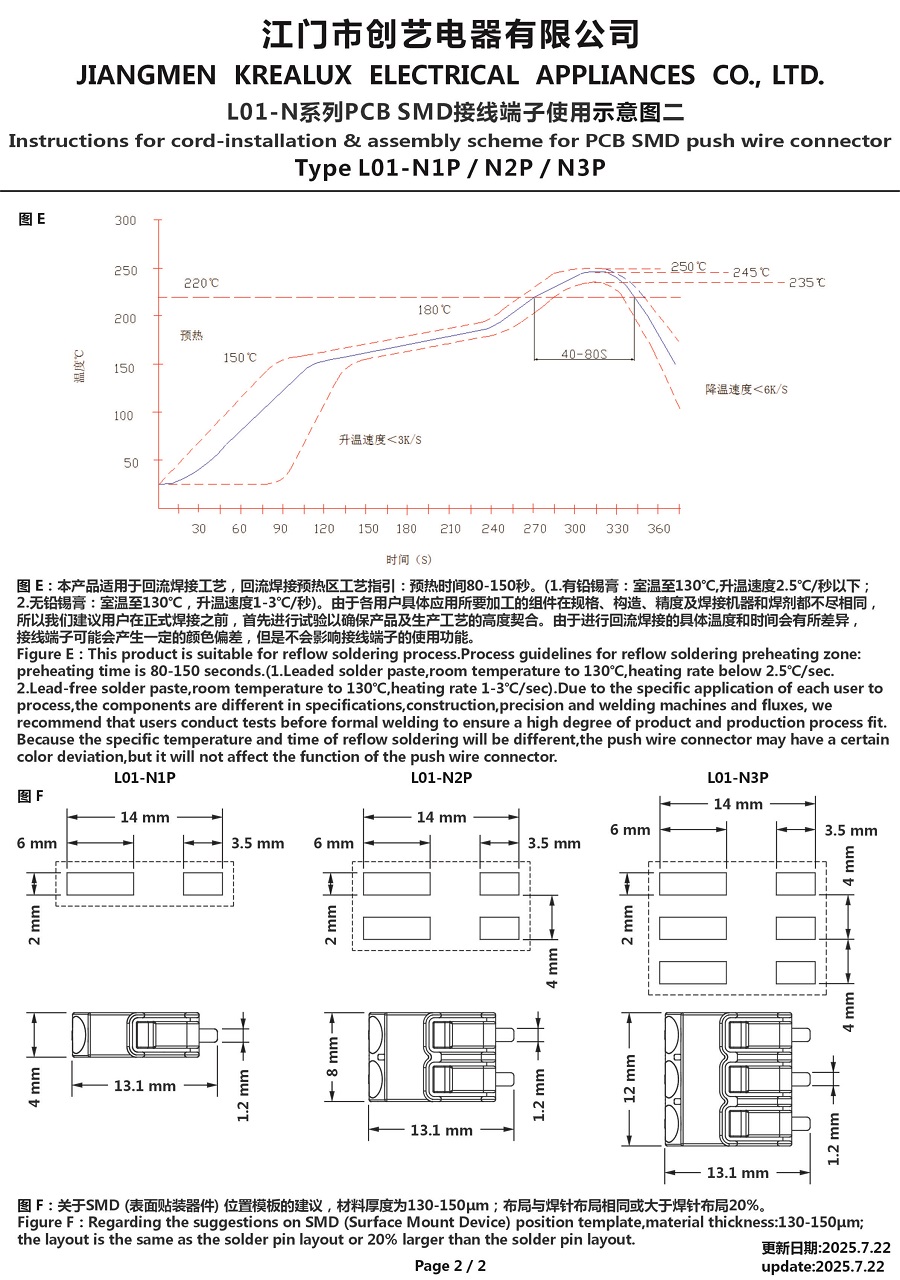

1、本产品适用于回流焊接工艺。回流焊接预热区工艺指引：预热时间80-150秒。（1、有铅锡膏，室温至130℃，升温速度2.5℃/秒以下。2、无铅锡膏，室温至130℃，升温速度1-3℃/秒。）由于各用户具体应用所要加工的组件在规格、构造、精度及焊接机器和焊剂都不尽相同，所以我们建议用户在正式焊接之前首先进行试验以确保产品及生产工艺的高度契合。由于进行回流焊接的具体温度和时间会有所差异，接线端子可能会产生一定的颜色偏差。但是不会影响接线端子的使用功能。
2、关于SMD (表面贴装器件) 位置模板的建议：材料厚度：130-150µm；布局与焊针布局相同或大于焊针布局20%。
3、仓存指引：为了防止产品变潮，保证其质量要求，仓内需保持温度在-15℃-+30℃且相对湿度在20%RH-75%RH，存放时间最长为9个月。（已拆封未生产的请拆出防潮包装袋，整卷放置在仓内温度在20℃-30℃且相对湿度在20%RH-75%RH，24小时后再使用。）
